手機(jī)：183 6082 8988 電話：0519-88610268 傳真：0519-88602595 郵箱：jsyaohui@hotmail.com 地址：常州市武進(jìn)區(qū)橫山橋鎮(zhèn)金豐工業(yè)區(qū)
CopyRight 2020 常州耀輝新材料科技有限公司 All Right Reserved 蘇ICP備88888888號 中企動力 常州 本網(wǎng)站已支持IPv6
產(chǎn)品中心
YH250-L 耐酸耐高溫防露點(diǎn)防腐蝕專用涂料（粘結(jié)劑）
YH250-L耐酸耐高溫防露點(diǎn)涂料(粘結(jié)劑)，是針對鋼結(jié)構(gòu)、水泥結(jié)構(gòu)表面的熱膨脹、冷收縮，而涂層不會產(chǎn)生裂紋，從而可以有效保護(hù)基材不受腐蝕介質(zhì)的侵蝕，其可以在-30℃~+250℃長久保持有彈性。
YH250-L 耐酸耐高溫防露點(diǎn)涂料(粘結(jié)劑)，能有效抵御爐窯、煙囪、脫硫塔等設(shè)備在高2溫、高濕、熱脹冷縮以及酸性介質(zhì)腐蝕作用下的影響，能起到良好的緩沖和保護(hù)效果。在煉油及化工裝置中，相當(dāng)一部分加熱爐、爐襯采用低密度保溫的耐火磚結(jié)構(gòu)和全陶瓷纖維結(jié)構(gòu)，在這種情況下含有SO2的高溫?zé)煔鉂B入低密度的爐襯，會在爐板內(nèi)表面及錨固件的低溫部位結(jié)露成酸，以致腐蝕爐壁板及錨固件。嚴(yán)重情況下，錨固件因滲酸腐蝕斷裂發(fā)生爐襯脫落現(xiàn)象。在以前爐襯結(jié)構(gòu)設(shè)計(jì)，常用瀝青、氰凝、水玻璃、結(jié)構(gòu)纖維或其他產(chǎn)品。使用在耐火磚或全陶纖維結(jié)構(gòu)爐襯的爐壁內(nèi)表面及錨固件根部，但這幾種涂料從使用溫度，延伸性和抗腐蝕性方面完全不能滿足要求，起不到有效地防露點(diǎn)的作用。我公司研發(fā)的YH250-L耐酸耐高溫防露點(diǎn)涂料(粘結(jié)劑)，其性能國內(nèi)領(lǐng)先，某些指標(biāo)超出歐美國家的同類產(chǎn)品。性能可以滿足加熱爐設(shè)計(jì)規(guī)范對該產(chǎn)品的要求，各項(xiàng)指標(biāo)填補(bǔ)了該類產(chǎn)品的空白，技術(shù)參數(shù)詳見下表：
YH250-L 耐酸耐高溫防露點(diǎn)防腐蝕涂料(粘結(jié)劑)檢測表
| YH250-L | 歐美同類產(chǎn)品 | ||||
| 檢測項(xiàng)目及條件 | 指標(biāo) | 試驗(yàn)方法 | 檢測項(xiàng)目及條件 | 指標(biāo) | 試驗(yàn)方法 |
| 色澤 | 黑色或鐵紅 | GB1729-79 | 色澤 | 黑色 | 本國標(biāo)準(zhǔn) |
| 比重 | 1.35 | GB6750-86 | 比重 | 1 | 本國標(biāo)準(zhǔn) |
| 閃點(diǎn)（開口法）℃ | ≥300 | GB/T267-88 | 閃點(diǎn)（開口法） | 282 | 本國標(biāo)準(zhǔn) |
| 最高使用溫度℃ | 250℃涂層保持原彈性和光澤 | 參照GB173-79 | ℃ | 250℃涂料已失去彈性和光澤 | 本國標(biāo)準(zhǔn) |
| 120℃時(shí)熱穩(wěn)定性 | 無油分離 | 參照 GB1680-81 | / | 無油分離 | 本國標(biāo)準(zhǔn) |
| 試驗(yàn)片在100℃，5%HNO3溶液煮泡（PH=1） | 30d不起泡，不剝落，鋼基材未發(fā)現(xiàn)腐蝕 | 參照ZBG51067-87 | 120℃時(shí)熱穩(wěn)定性 | / | / |
| 試驗(yàn)片在100℃，5%H2SO4溶液煮泡（PH=1） | 30d不起泡，不剝落，鋼材未發(fā)現(xiàn)腐蝕 | 參照ZBG51067-87 | / | 100℃有抗腐蝕性能 | 本國標(biāo)準(zhǔn) |
| 試驗(yàn)片在100℃，5%HCL溶液煮泡（PH=1） | 30d不起泡，不剝落，鋼材未發(fā)現(xiàn)腐蝕 | 參照ZBG51067-87 | 在H2SO4溶液中（PH=5） | 100℃有抗腐蝕性能 | 本國標(biāo)準(zhǔn) |
| 上述三種試片在常溫下繼續(xù)浸泡時(shí)間累積達(dá)半年 | 涂層不起泡，不剝落，鋼基材料未發(fā)現(xiàn)腐蝕 | / | 在5%HCL溶液中（PH=5） | / | / |
產(chǎn)品特點(diǎn)
▲環(huán)保無溶劑、耐老化性佳，長期保持彈性;
▲同時(shí)具有耐高溫耐酸的性能，應(yīng)用范圍廣;
▲可用于多種基材上，具有良好的附著力、延伸性，施工操作簡單。
施工方法
▲基材處理：鋼材表面要求機(jī)械除銹，最好噴砂除銹，達(dá)到Sa2.5級;混凝土表面要求除去浮灰，確保表面堅(jiān)實(shí)、清潔、干燥，處理過的基材要求做一道封閉抗?jié)B底漆，以確保有良好的附著力和結(jié)合力。
▲ 采用鏝刀刮涂，一次成膜1~2毫米，表干40分鐘;
▲YH250-L 耐酸耐高溫防露點(diǎn)涂料(粘結(jié)劑)，為甲，乙雙組份包裝，無味無溶劑，屬非危險(xiǎn)品。在使用時(shí)按比例加入專用固化劑，甲：乙=10：1，不需加熱，攪拌均勻即用，立面使用不流掛，配合的材料必須在40分鐘內(nèi)用完。
▲理論用量：2.7kg/m2。
▲適用范圍:

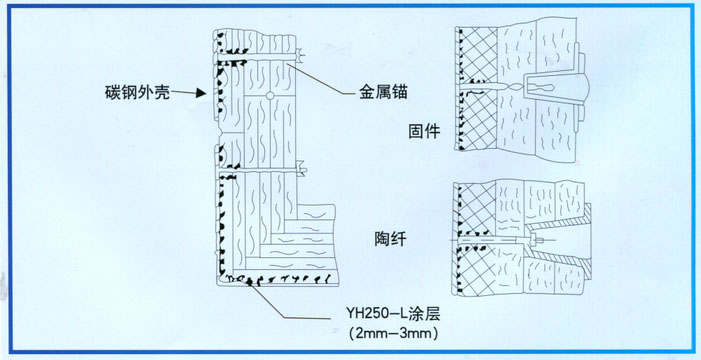

1、可作為加熱爐金屬殼內(nèi)壁、陶纖爐、內(nèi)襯類爐窯外殼內(nèi)壁的防露點(diǎn)防腐蝕，也適用于各種砌筑類耐火爐襯的防露點(diǎn)腐蝕用;
2、適用于鋼筋與爐殼連接處的防露點(diǎn)防腐蝕。
3、作為焊接在爐殼鋼板上的錨固件防腐蝕。
4、適合于各種金屬管道、窗口和管道接頭及彎頭等外壁的修補(bǔ)、密封、粘貼和防腐蝕隔離。
